Produktöversikt

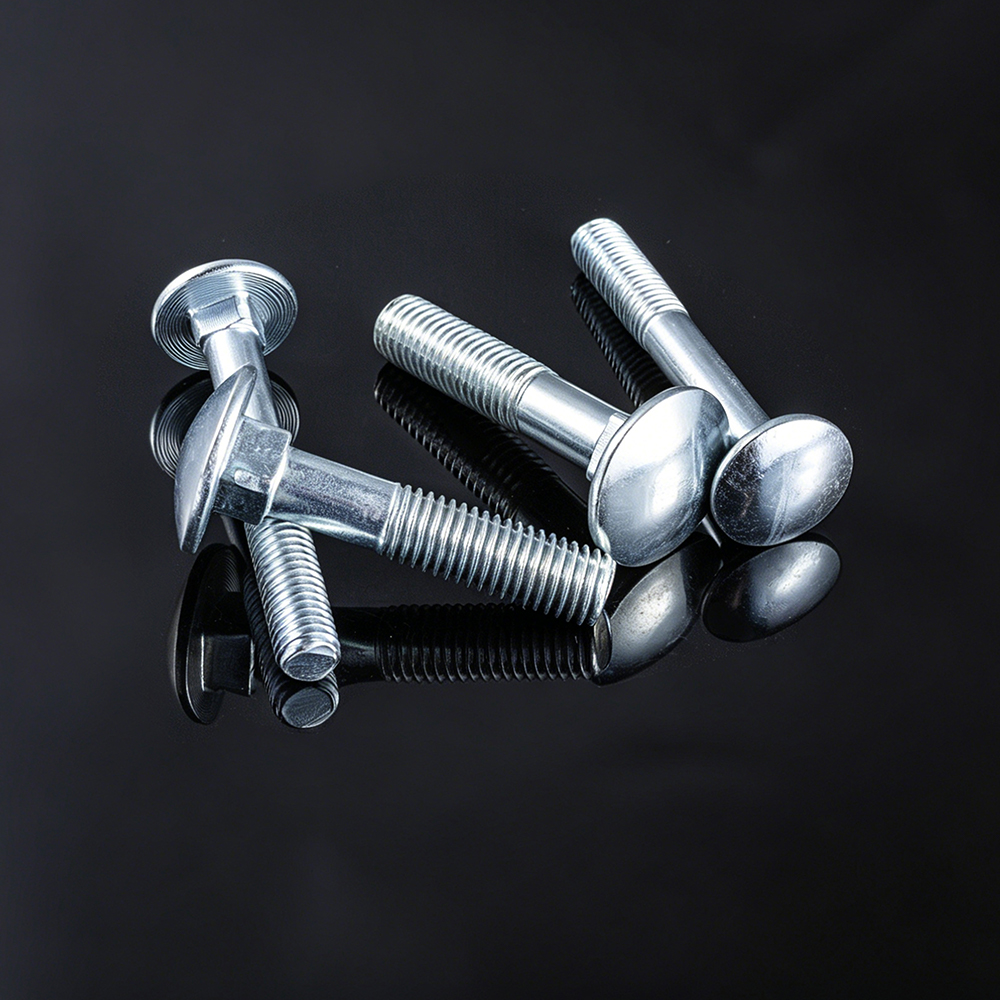

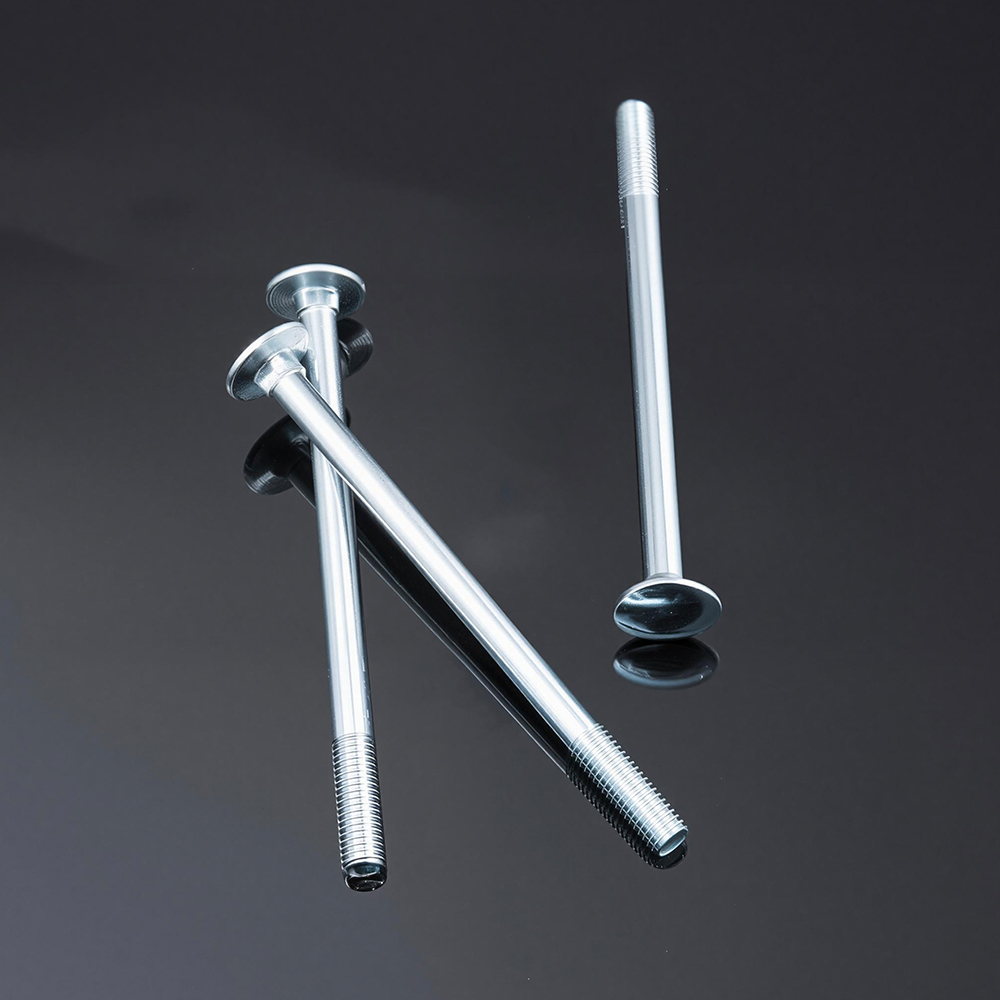

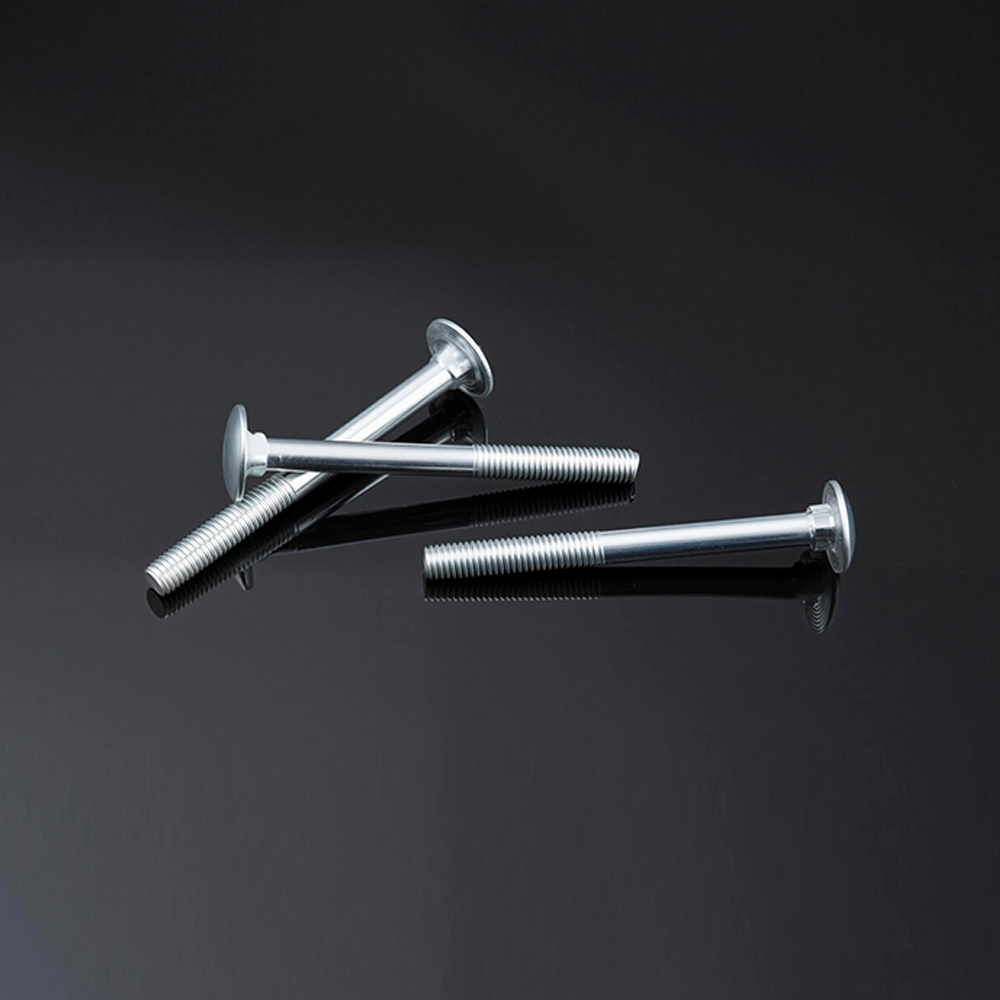

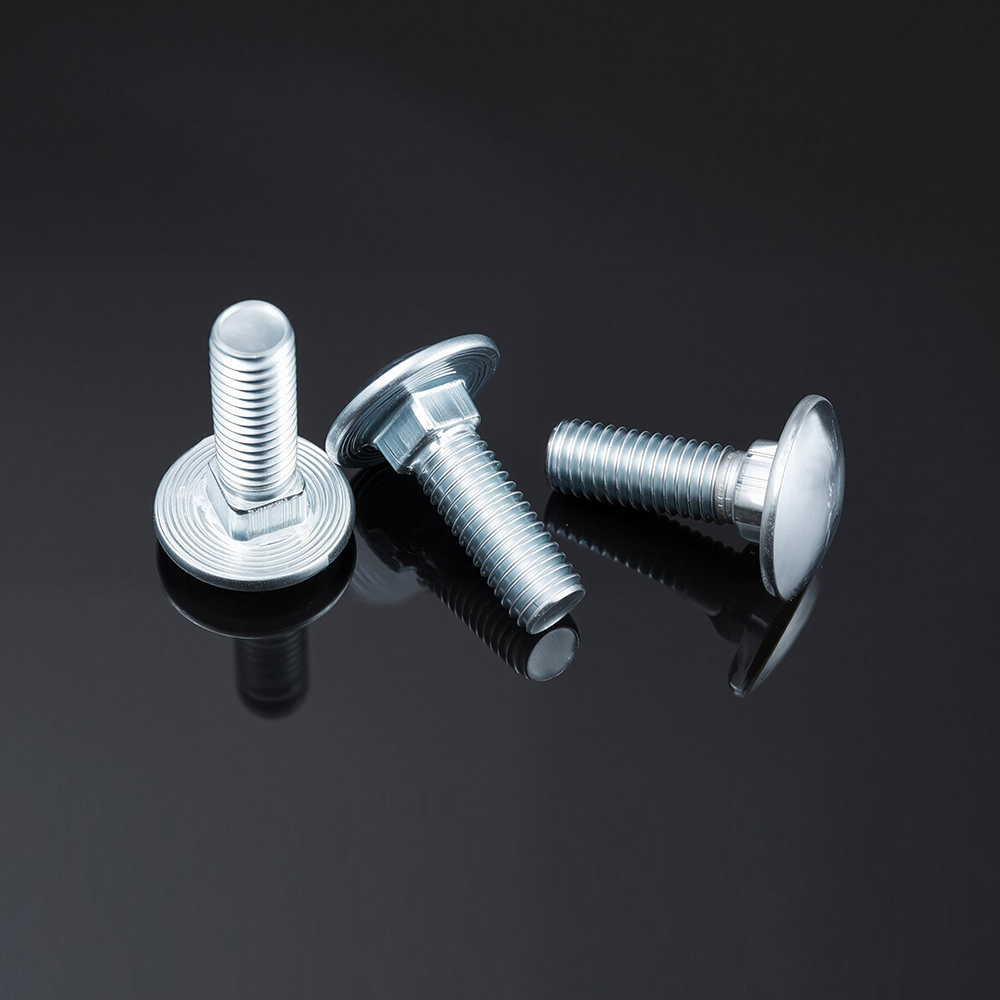

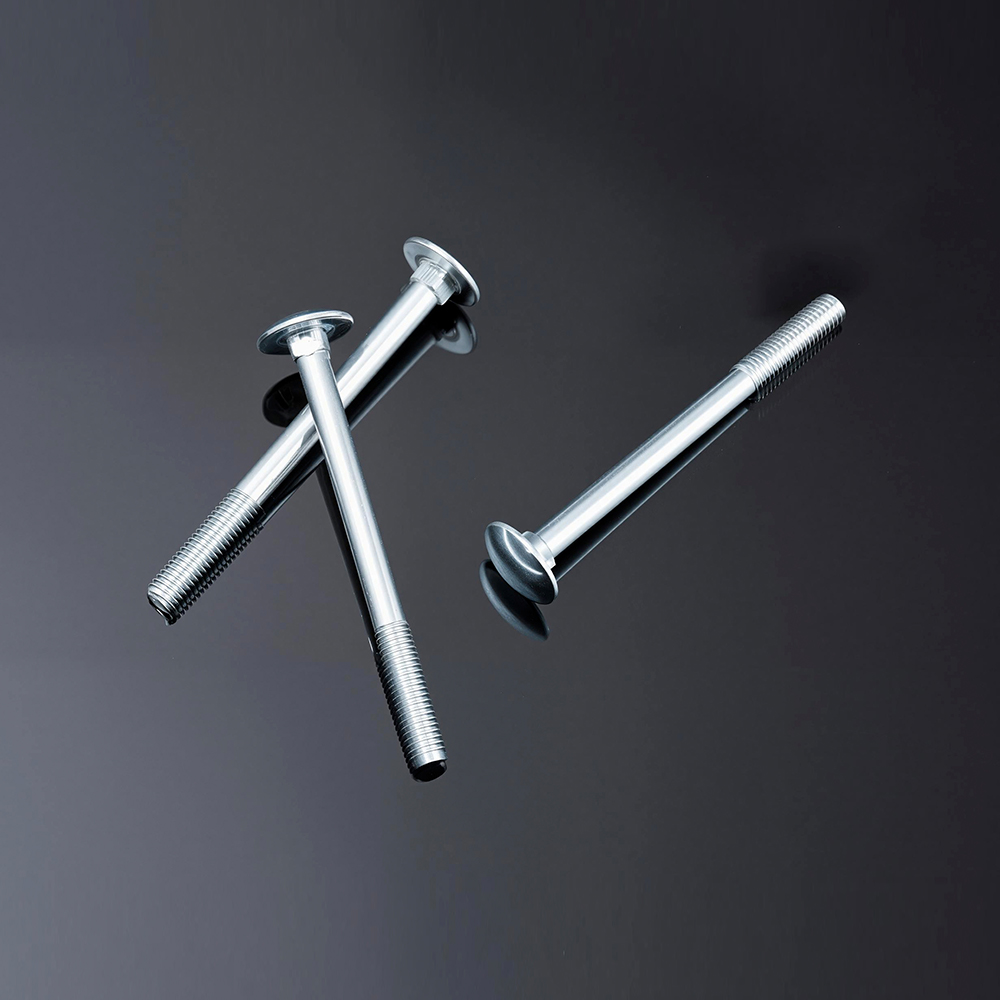

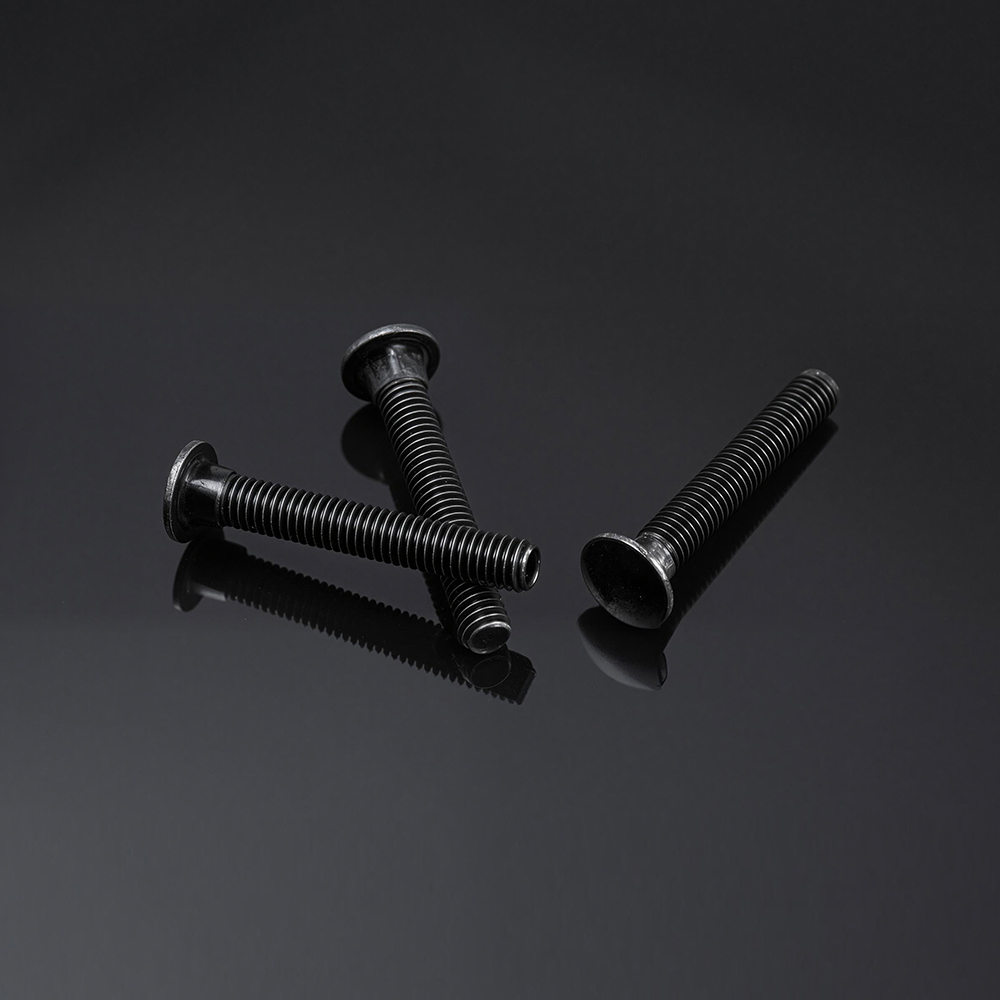

Den stora platthuvudet med rund hals har ett extra brett platt kupolhuvud i kombination med en traditionell fyrkantig hals, som erbjuder överlägsen lastfördelning och ett rent, färdigt utseende för ett brett utbud av standardapplikationer.
Nyckelfunktioner
Överdimensionerat platt huvud sprider klämkraften över en större yta för att minska materialbelastningen.
Smidigt, hakfritt kupolhuvud är idealiskt för synliga installationer.
Fyrkantig antirotationshals säkerställer säkert grepp i förborrade hål.
Finns i ett komplett utbud av standardlängder och gängstigningar.
Flera material- och finishalternativ för inomhus, utomhus och frätande miljöer.
| SAE Grade 5.8 (motsvarar ISO 5.8) | |
| Bultdiameter | M5–M20 (anpassningsbar) |
| Trådtyp | UNC / UNF (Anpassningsbar; ISO metrisk tråd för metriska alternativ) |
| Standarder | DIN 603 / SAE J429 / ASTM A307 (Bytbar efter kundkrav) |
| Styrkebetyg | SAE Grade 5.8 |
| Värmebehandling | Släckt och härdat (Q&T) |
| Draghållfasthet | ≥500 MPa |
| Avkastningsstyrka | ≥400 MPa |
| Hårdhet | HRC 22–27 |
| Huvud stil | Svamphuvud med fyrkantig hals, Phillips urtag |
| Trådnoggrannhet/tolerans | 2A/3A (tum); 6g (metrisk) |
| Driftstemperatur | -40°C till 250°C |
| Matchande komponenter | Sexkantsmuttrar (DIN 934), platta brickor (DIN 125) |
| SAE Grade 8.8 (motsvarar ISO 8.8) | |
| Bultdiameter | M5–M20 (anpassningsbar) |
| Trådtyp | UNC / UNF (Anpassningsbar) |
| Standarder | DIN 603 / SAE J429 / ASTM A325 |
| Styrkebetyg | SAE Grade 8.8 |
| Material | Mellankolstål (C45 / SAE 1045) |
| Värmebehandling | Släckt och härdat (Q&T) |
| Draghållfasthet | ≥800 MPa |
| Avkastningsstyrka | ≥640 MPa |
| Hårdhet | HRC 24–33 |
| Huvud stil | Svamphuvud med fyrkantig hals, Phillips urtag |
| Trådnoggrannhet/tolerans | 2A / 3A |
| Driftstemperatur | -40°C till 300°C |
| Matchande komponenter | Sexkantsmuttrar (DIN 934), platta brickor (DIN 125), Spring washers (DIN 127) |
| SAE Grade 10.9 (motsvarar ISO 10.9) | |
| Bultdiameter | M5–M20 (anpassningsbar) |
| Trådtyp | UNC / UNF (Anpassningsbar) |
| Standarder | DIN 603 / SAE J429 / ASTM A490 |
| Styrkebetyg | SAE Grade 10.9 |
| Material | Legerat konstruktionsstål (40Cr / SAE 4140) |
| Värmebehandling | Släckt och härdat (Q&T) |
| Draghållfasthet | ≥1000?MPa |
| Avkastningsstyrka | ≥900?MPa |
| Hårdhet | HRC 32–39 |
| Huvud stil | Svamphuvud med fyrkantig hals, Phillips urtag |
| Trådnoggrannhet/tolerans | 2A / 3A |
| Driftstemperatur | -40°C till 350°C |
| Matchande komponenter | Höghållfasta sexkantmuttrar (DIN 934, klass 10), platta brickor (DIN 125) |
| SAE Grade 12.9 (motsvarar ISO 12.9) | |
| Bultdiameter | M5–M20 (anpassningsbar) |
| Trådtyp | UNC / UNF (Anpassningsbar) |
| Standarder | DIN 603 / SAE J429 / ASTM A490 |
| Styrkebetyg | SAE Grade 12.9 |
| Material | Legerat konstruktionsstål (35CrMo / SAE 4135) |
| Värmebehandling | Släckt och härdat (Q&T) |
| Draghållfasthet | ≥1200?MPa |
| Avkastningsstyrka | ≥1080 MPa |
| Hårdhet | HRC 39–44 |
| Huvud stil | Svamphuvud med fyrkantig hals, Phillips urtag |
| Trådnoggrannhet/tolerans | 2A / 3A |
| Driftstemperatur | -40°C till 380°C |
| Matchande komponenter | Höghållfasta sexkantmuttrar (DIN 934, klass 12), platta brickor (DIN 125) |
Ansökningar
Allmän träbearbetning, trädäck, räckessystem, lekplatsutrustning, offentliga möbler och hybridkonstruktioner av trä och metall.
