Flänshuvudmutter kontra standard sexkantsmutter med bricka: kvantifiera skillnaderna i lagerspänningsfördelning och inbäddningsmotstånd

Under hög förbelastning kan valet mellan en flänshuvudmutter och en standard sexkantsmutter med en platt bricka påverkar avsevärt fogens prestanda. Medan båda konfigurationerna syftar till att öka lagerytan och minska ytspänningen, visar experimentella data betydande skillnader i hur de fördelar trycket och motstår inbäddning i fogmaterialet.

1. Jämförelse av kontaktstress: Kvantifierade data

Följande tabell visar kontaktspänningsdata för flänshuvudmuttrar, vanliga sexkantsmuttrar och sexkantsmuttrar med brickor, uppmätt under identiska förspänningsförhållanden (75 % av provbelastningen).

Datakälla: Kontaktspänningsmätningar från konstruktionsstudier för skruvförband.

För ett fästelement av grad 10,9 M16 ger flänshuvudmuttern en kontaktspänning på cirka 39,9 ksi, jämfört med 94,3 ksi för en vanlig sexkantsmutter – en minskning med 57,7 %. Sexkantmuttern med en bricka uppnår 33,4 ksi, vilket motsvarar en minskning på 64,6 % från den vanliga sexkantmuttern. För fästelement av högre hållfasthet Grade 12,9 M22 genererar den vanliga sexkantsmuttern 131 ksi, medan brickkonfigurationen minskar detta till 50,8 ksi, en minskning med 61,2 %.

2. Lagerspänningsfördelning: Tryckprofilskillnaden

Toppspänningsreduktion från plana brickor, även om den är betydande, når inte den nivå man skulle förutsäga enbart baserat på kontaktyta. Testning på 1/2"-13 fästelement vid 80 % av belastningen visade att en härdad platt bricka reducerade topptrycket med cirka 50 %, medan ett flänshuvud gav lastfördelning som är mer beroende av individuella fästelements geometri.

Kontaktarea mätningar med tryckindikerande film har visat att kontaktytan under ett flänshuvud kan variera från i huvudsak hela ytan till ett smalt band vid flänsen OD, eller en ring nära frigångshålet. Denna variation beror på flänsens avsmalning och mutterkroppens styvhet. För sexkantsmuttrar med brickor uppnår inte den vanliga plattbrickan den fulla spänningsreduktionen som förutses av dess ytterdiameter eftersom brickan inte är tillräckligt tjock för att jämnt fördela belastningen ut till dess ytterdiameter. Tjockare brickor är mer effektiva för att fördela belastningar och minska belastningen i både brickan och skarven.

3. Inbäddningsmotstånd: Förhindrar förlust av förspänning

Inbäddning är det lokala eftergivandet eller kompressionen av fogmaterialet under mutterns lageryta. Det är en primär orsak till tidig förspänningsförlust efter åtdragning. Både flänshuvudmuttern och sexkantsmuttern med bricka minskar inbäddningen genom att sänka kontaktspänningen vid lagerytan.

• Flänshuvudmutter: Den integrerade flänsen ger en större lageryta som fördelar trycket över en bredare zon. Detta minskar risken för att muttern bäddas in i mjukare material som aluminium, tunn stålplåt eller belagda ytor. Flänsen förhindrar även ytskador och minskar risken för att muttern drar genom fogmaterialet.
• Sexkantsmutter med härdad bricka: En korrekt specificerad härdad bricka kan öka packnings- eller fogbelastningen med 30-50 % jämfört med ingen bricka, genom att förhindra inbäddning och fördela belastningen mer enhetligt. Den kompenserar för oregelbundna ytförhållanden och minskar friktionen vid lagerytan.

4. Ytterligare prestandaöverväganden

• Vridmoment-spänningsförhållande: Kontaktytans radie påverkar det vridmoment som krävs för att generera en given förspänning. När kontakt uppstår vid flänsens ytterdiameter är motståndsmomentet högre och för samma ingående vridmoment genereras mindre bultspänning. Tester har visat att skillnaden mellan kontakt med innerdiameter och ytterdiameter kan minska spänningen med 10-15 %.

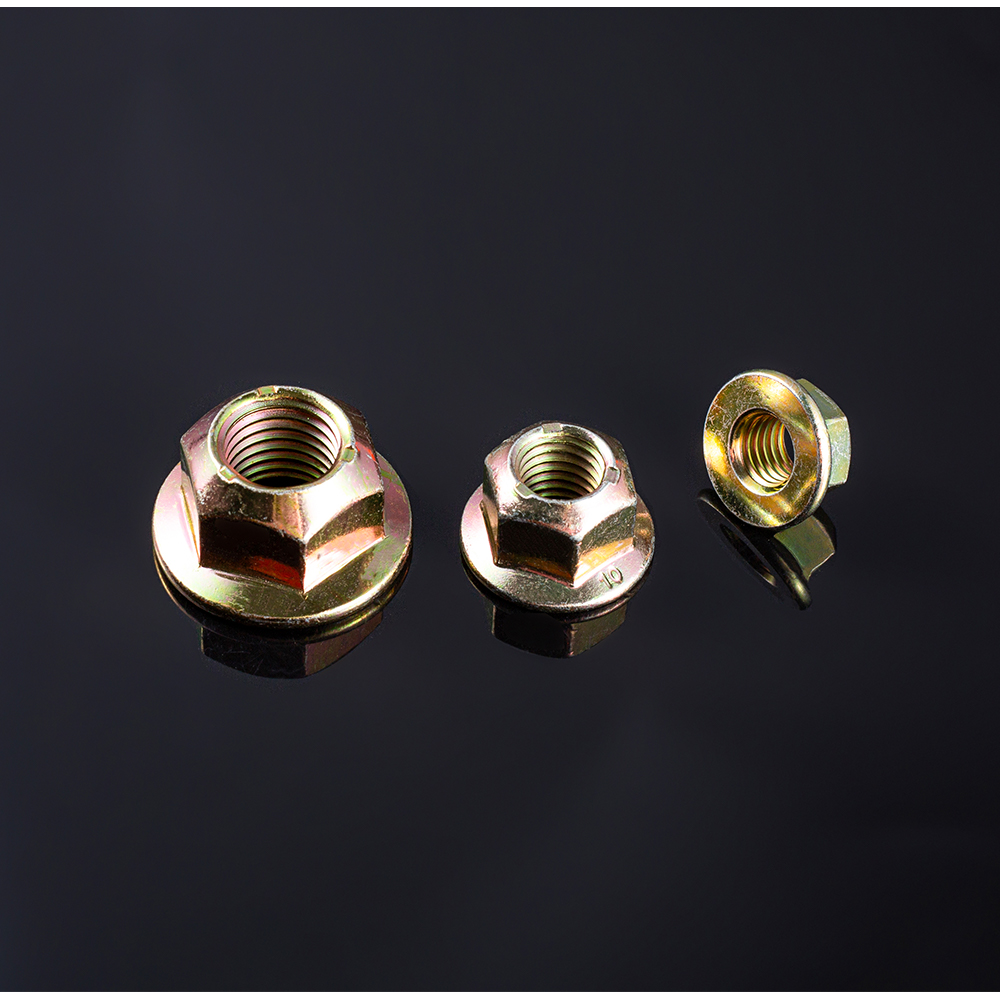

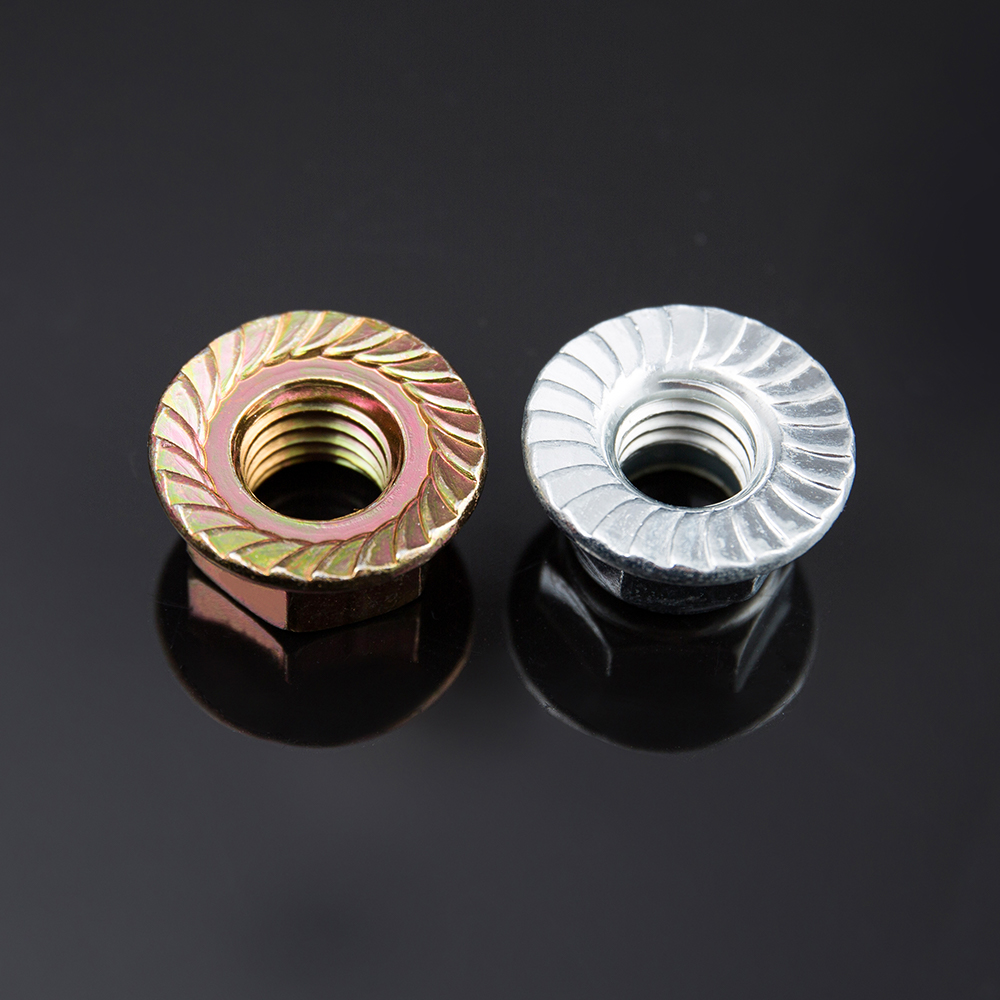

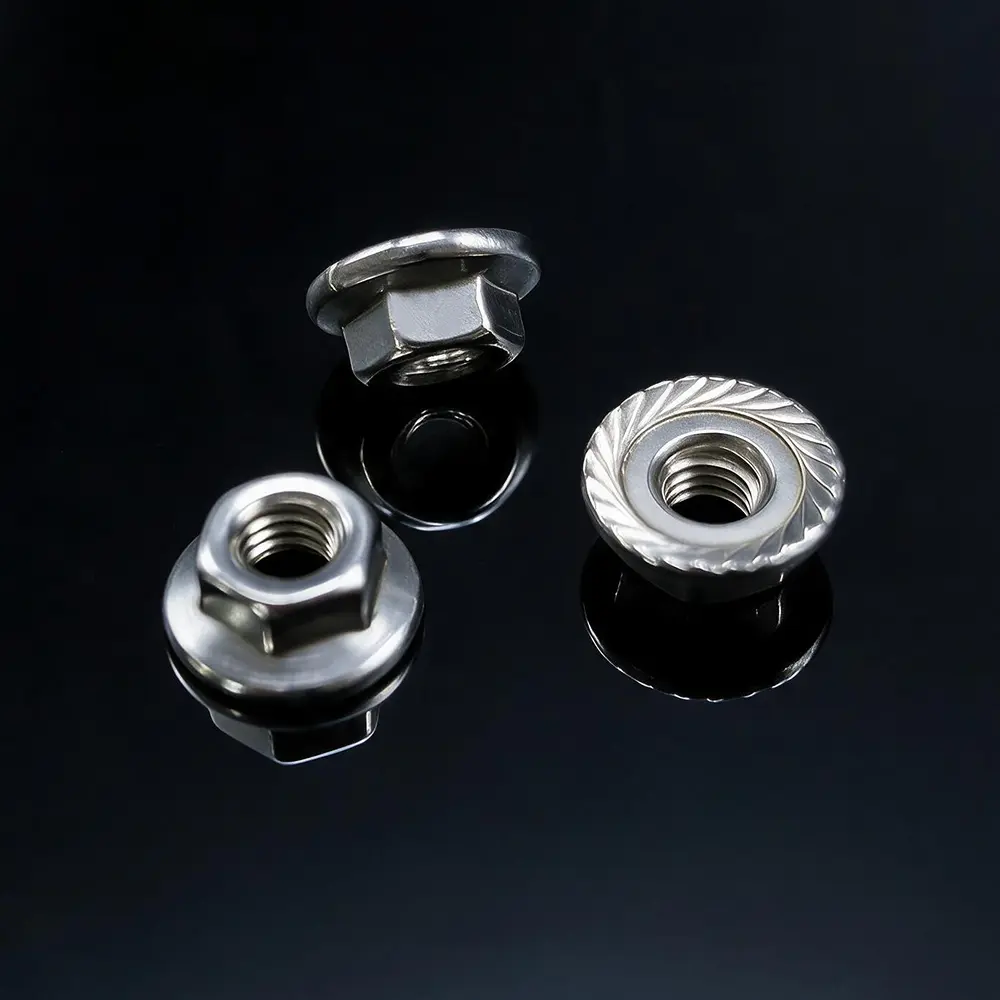

• Antivibrationsprestanda: Tandade flänsmuttrar (ofta kallade whiz-muttrar) har tänder på lagerytan som biter in i den passande ytan, vilket ger en mekanisk låsning som motstår att lossna under vibrationer. Släta flänsmuttrar ger inte denna låseffekt.
• Ytskador: Tandade flänsmuttrar kan skada målade, anodiserade eller mjuka ytor. För färdiga eller kosmetiska applikationer är släta flänsmuttrar eller standard sexkantsmuttrar med brickor att föredra.

5. Tillverknings- och kvalitetsperspektiv

Konsekvent flänsgeometri och kontrollerade tillverkningstoleranser är avgörande för att uppnå fördelarna med flänshuvudmuttrar. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) är ett familjeägt företag under SEA Monies Metal Co., Ltd., som ärver 20 års familjerfarenhet och kvalitetsarv inom metalltillverkning. Med Shengzhao Metals starka produktionskapacitet och fördelar i leveranskedjan är vi specialiserade på FoU, produktion och global försäljning av högkvalitativa metallprodukter. Genom att hålla fast vid familjens strävan efter precision, rigorös arbetsattityd och långsiktigt engagemang, levererar vi stabila och pålitliga produkter och tjänster till kunder över hela världen.

Genom att utnyttja fabrikens robusta FoU- och produktionskapacitet är vi specialiserade på höghållfasta nitar, bultar, muttrar, brickor, stift, skruvar och olika specialanpassade delar som inte är standard. Vårt produktsortiment omfattar material inklusive rostfritt stål, legerat stål, aluminiumlegering, koppar och speciallegeringar, med hjälp av processer som kallskärning, varmsmidning och CNC-bearbetning. Våra produkter exporteras till över 25 länder och betjänar mer än 200 kunder.

Chance & Union har förbundit sig att sömlöst koppla samman "Tillverkad i Kina" med den internationella marknaden, förse globala kunder med fastsättningslösningar från FoU till massproduktion genom professionell teknik och exceptionell kvalitet.

6. Vanliga frågor (FAQ)

• F1: Ersätter en flänshuvudmutter helt behovet av en härdad bricka?
  S: I de flesta applikationer, ja, eftersom flänsen ger en större lageryta och fördelar belastningen effektivt. Men för mycket mjuka material, slitsade hål eller där fogytan är oregelbunden kan en härdad bricka fortfarande vara nödvändig för att förhindra inbäddning och säkerställa en jämn lastfördelning. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan rekommendera lämplig konfiguration baserat på din specifika fogdesign och material.
• F2: Varför visar kontaktspänningsdata att en sexkantsmutter med en bricka fungerar bättre än en flänsmutter för vissa storlekar?
  S: Uppgifterna reflekterar kontaktspänningen vid lagerytan. En härdad bricka av rätt storlek kan ibland fördela belastningen mer effektivt än flänsen på en mutter, särskilt om flänsgeometrin inte skapar full kontakt. Den vanliga plattbrickan, när den används med en bult, har observerats fördela spänningen mer enhetligt än flänsen i vissa tester. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan ge specifika rekommendationer och produktdata för din applikation.
• F3: Vad är den huvudsakliga prestandaskillnaden mellan en tandad flänsmutter och en slät flänsmutter?
  S: Tandade flänsmuttrar ger en mekanisk låsande verkan genom att bita i den passande ytan, som motstår att lossna under vibrationer. Släta flänsmuttrar fördelar belastningen utan att markera ytan och används där ytfinishen måste bevaras. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) erbjuder båda typerna och kan ge råd om det bästa valet för dina monteringsförhållanden.

DIN 6923 flänsmutter vs. DIN 934 sexkantsmutter med bricka: Hur påverkar flänsdiameter och utloppstolerans förspänningshållning via kontaktspänning och inbäddningsmotstånd?

Valet mellan en DIN 6923 flänsmutter och en DIN 934 sexkantsmutter med separat bricka är ett avgörande beslut i skruvförbandsdesign. Medan båda konfigurationerna syftar till att fördela lagerspänningar och motstå inbäddning, leder deras geometriska och toleransskillnader till kvantifierbara skillnader i kontaktspänningsfördelning och följaktligen förspänningsretention. Den här artikeln undersöker hur flänsens yttre diameter (dw) och utloppstoleransen för DIN 6923-muttern översätts till distinkta mekaniska beteenden.

1. Dimensionell jämförelse: DIN 6923 flänsmutter vs. DIN 934 sexkantsmutter med bricka

Den integrerade flänsen på DIN 6923-muttern ger en definierad, konsekvent lagerytageometri. Däremot förlitar sig DIN 934-muttern på en separat bricka, vilket introducerar ytterligare toleranser och monteringsvariabilitet. Följande tabell jämför nyckellagerytans dimensioner för storlekarna M10 och M16.

Datakälla: DIN 6923 dimensioner från Westfield Fasteners .

2. Kontakt Stressdistribution: Vad forskningen visar

Experimentell forskning och FEM-forskning har avslöjat viktiga egenskaper hos lagertrycksfördelning under flänsmuttrar.

• Olikformig radiell fördelning: Tredimensionella fotoelastiska experiment har visat att tryckfördelningen på lagerytan av sexkantiga flänsmuttrar inte är enhetlig. Trycket koncentreras till den inre delen av flänsen, medan trycket vid den yttre delen minskar till nästan noll. Detta innebär att den effektiva lastbärande arean är mindre än den fulla flänsarean antyder.
• Asymmetrisk fördelning: Samma forskning visar att spänningsfördelningen i skruvförbandet och tryckfördelningen på flänsmutterns anliggningsyta är axiellt asymmetriska, vilket motsvarar den gängade delens asymmetriska form. Denna asymmetri bidrar till upplösningsmekanismen.
• Effekter på flänsgeometri: Elastoplastisk FEM-analys har bekräftat att flänstjocklek och flänslutningsvinkel väsentligt påverkar både kontaktspänningsfördelning och permanent insättning (inbäddning) vid lagerytan. En väldesignad flänsgeometri kan mildra spänningskoncentrationen vid den inre kanten.

För en standard sexkantsmutter med en bricka är kontakttrycket också ojämnt, men närvaron av en separat bricka introducerar ytterligare variabler: brickan kanske inte är perfekt centrerad och dess deformation under belastning kan påverka tryckprofilen.

3. Inbäddning och förspänningsretention

Inbäddning – den lokala plastiska deformationen av lagerytan under muttern eller brickan – är en primär orsak till förspänningsförlust efter åtdragning.

• DIN 6923 flänsmutter: Den större lagerytan på flänsmuttern minskar kontaktspänningen för en given förspänning, vilket minskar inbäddningsdjupet. Men eftersom trycket koncentreras nära flänsens innerkant är spänningsreduktionen mindre än vad en enkel beräkning av ytförhållande skulle föreslå. Användningen av en tandad fläns (med tänder) kan förbättra låsningen genom att bita i den passande ytan, men detta ökar också ytskadorna och kan minska återanvändbarheten av anslutningen.
• DIN 934 sexkantsmutter med bricka: En korrekt specificerad härdad bricka kan öka fogbelastningen med 30-50 % jämfört med ingen bricka, genom att förhindra ingjutning och fördela belastningen mer enhetligt. Effektiviteten beror dock på brickans hårdhet, tjocklek och inriktning. En bricka som är för tunn kommer inte att fördela belastningen till dess ytterdiameter, vilket förnekar en del av fördelarna.

4. Tillverknings- och kvalitetsperspektiv

Konsekvent flänsgeometri och kontrollerade tillverkningstoleranser är avgörande för att uppnå fördelarna med flänshuvudmuttrar. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) är ett familjeägt företag under SEA Monies Metal Co., Ltd., som ärver 20 års familjerfarenhet och kvalitetsarv inom metalltillverkning. Med Shengzhao Metals starka produktionskapacitet och fördelar i leveranskedjan är vi specialiserade på FoU, produktion och global försäljning av högkvalitativa metallprodukter. Genom att hålla fast vid familjens strävan efter precision, rigorös arbetsattityd och långsiktigt engagemang, levererar vi stabila och pålitliga produkter och tjänster till kunder över hela världen.

Genom att utnyttja fabrikens robusta FoU- och produktionskapacitet är vi specialiserade på höghållfasta nitar, bultar, muttrar, brickor, stift, skruvar och olika specialanpassade delar som inte är standard. Vårt produktsortiment omfattar material inklusive rostfritt stål, legerat stål, aluminiumlegering, koppar och speciallegeringar, med hjälp av processer som kallskärning, varmsmidning och CNC-bearbetning. Våra produkter exporteras till över 25 länder och betjänar mer än 200 kunder.

Chance & Union har förbundit sig att sömlöst koppla samman "Tillverkad i Kina" med den internationella marknaden, förse globala kunder med fastsättningslösningar från FoU till massproduktion genom professionell teknik och exceptionell kvalitet.

5. Frequently Asked Questions (FAQ)

• Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
  A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan rekommendera lämplig konfiguration baserat på din specifika fogdesign och material.
• Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
  A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution.
• Q3: What is the effect of flange slope angle on preload retention?
  A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
