Förhindrar avskalning av gängor i strukturella anslutningar: Synergistisk kontroll av provbelastning och hårdhet för ASTM A563 DH-mutter med ASTM A490-bultar
I konstruktionsstålkopplingar beror integriteten hos bultförbandet på en grundläggande princip: muttern måste vara minst lika stark som bulten. För höghållfasta ASTM A490-bultar (150 ksi minsta draghållfasthet) är den specificerade passmuttern ASTM A563 Klass DH. En mutter som inte matchar eller är av lägre kvalitet skapar en "svag länk" där muttergängorna kan avskalas innan bulten når sin fulla belastningskapacitet - ett dolt felläge som kan leda till katastrofala fogfel. Den här artikeln förklarar hur den synergistiska kontrollen av provbelastning och hårdhet säkerställer att trådavskalning inte inträffar.
1. Styrkamatchning: Kärnprincipen
Valet av rätt mutterkvalitet är den första försvarslinjen mot gängavskalning. ASTM A490-bultar är bland de strukturella bultarna med högst hållfasthet som finns och de kräver en mutter med motsvarande hållfasthet.
| Bultklass | Minsta draghållfasthet | Rekommenderad mutter (vanlig) | Muttersäker belastningsspänning |
|---|---|---|---|
| ASTM A490 (Typ 1) | 150 000 psi | ASTM A563 Klass DH | 175 000 psi |
| ASTM A490 (galvaniserad) | 150 000 psi | ASTM A563 Klass DH (smord) | 150 000 psi |
| ASTM A490 (Typ 3, vittring) | 150 000 psi | ASTM A563 Klass DH3 | 175 000 psi |
2. Proof Load: Den kvantitativa garantin mot strippning
Bevisbelastning är den specificerade axiella dragbelastning som en mutter måste tåla utan gängavskalning eller permanent deformation. För en ASTM A563 Grade DH-mutter är belastningsbelastningen 175 000 psi för vanliga (icke-belagda) muttrar.
- Designavsikt: Mutterns motståndskraft överstiger bultens minsta draghållfasthet (150 000 psi för A490). Detta säkerställer att muttern inte lossnar under bultens designbelastning. Om en mutter av lägre kvalitet (t.ex. Grad C) användes, skulle mutterns motståndskraft vara lägre, vilket skapar risken att muttergängorna skulle gå sönder innan bulten nådde sin specificerade kapacitet.
- Belagda fästelement: För varmförzinkade konstruktionsenheter reduceras belastningsbelastningen för Grade DH muttrar till 150 000 psi. Denna minskning står för dimensionsförändringarna och friktionseffekterna av zinkbeläggningen. Galvaniserade DH-muttrar måste också smörjas för att minimera skador under montering.
3. Hårdhet: Säkerheten på materialnivå
Hårdhet (Rockwell C, HRC) är den andra kritiska styrparametern. Det säkerställer att muttermaterialet har den nödvändiga styrkan och duktiliteten för att motstå deformation under belastning. ASTM A563 Grade DH muttrar härdas och härdas för att uppnå ett specificerat hårdhetsområde.
| Mutterkvalitet | Hårdhetsområde (HRC) | Syfte |
|---|---|---|
| ASTM A563 Klass DH | C24 – C38 | Säkerställer tillräcklig hållfasthet för att klara belastningen, samtidigt som tillräcklig duktilitet bibehålls för att undvika spröda brott. |
| ASTM A563 Grade C | B78 – C38 | Lägre lägsta hårdhet; lämplig för A325 bultar men otillräcklig för A490. |
- Tillräcklig styrka och duktilitet: C24:s lägsta hårdhet säkerställer att muttern har materialstyrkan för att klara sin belastning. Den maximala C38-hårdheten förhindrar att muttern blir för spröd, vilket kan leda till brott vid stötbelastning eller under installation.
- Kompatibilitet med bulthårdhet: ASTM A490-bultar har ett hårdhetsområde på C33–C38. Grade DH-mutterns hårdhetsområde (C24–C38) är designat för att vara kompatibelt, vilket säkerställer att gängorna på båda komponenterna under belastning deformeras på ett förutsägbart och kontrollerat sätt, vilket minskar risken för att gängan skaka eller skaka.
4. Synergistisk effekt: Bevis belastning och hårdhet som fungerar tillsammans
Bevisbelastning och hårdhet är inte oberoende krav; de är två sidor av samma tekniska mynt. Provbelastningstestet verifierar att mutterenheten klarar den specificerade belastningen utan fel. Hårdhetstestet bekräftar att materialets mikrostruktur har värmebehandlats korrekt för att ge den nödvändiga hållfastheten för den bevisbelastningen. En mutter skulle teoretiskt sett kunna uppfylla kravet på provbelastning med ett material som är för hårt (sprött) eller för mjukt (benäget att deformeras), men hårdhetsintervallet säkerställer att muttern har både den erforderliga hållfastheten och den nödvändiga duktiliteten för tillförlitlig långtidsservice.
5. Tillverknings- och kvalitetsperspektiv

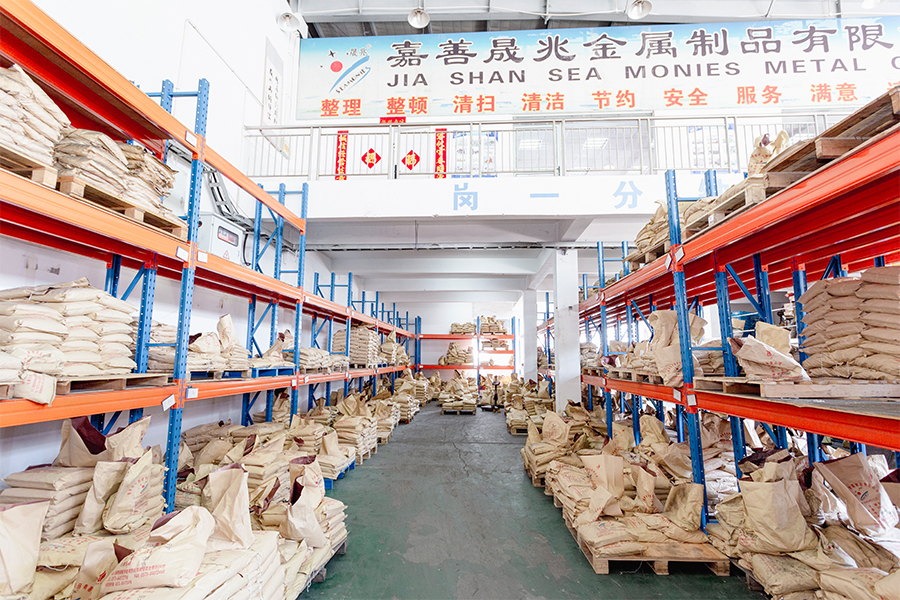

Konsekvent uppnående av bevisbelastning och hårdhetsspecifikationer kräver exakt kontroll av materialval, värmebehandling och tillverkningsprocesser. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) är ett familjeägt företag under SEA Monies Metal Co., Ltd., som ärver 20 års familjerfarenhet och kvalitetsarv inom metalltillverkning. Med Shengzhao Metals starka produktionskapacitet och fördelar i leveranskedjan är vi specialiserade på FoU, produktion och global försäljning av högkvalitativa metallprodukter. Genom att hålla fast vid familjens strävan efter precision, rigorös arbetsattityd och långsiktigt engagemang, levererar vi stabila och pålitliga produkter och tjänster till kunder över hela världen.

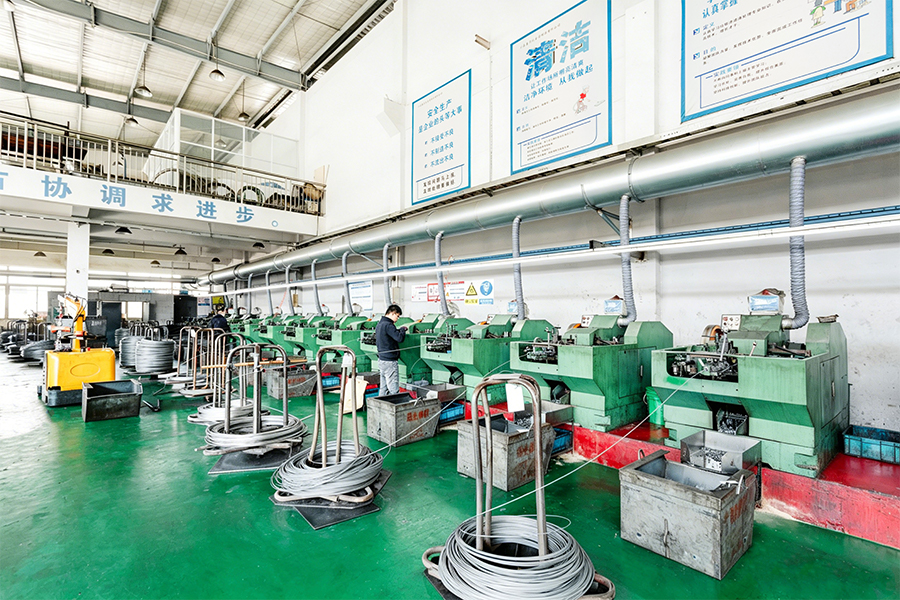

Genom att utnyttja fabrikens robusta FoU- och produktionskapacitet är vi specialiserade på höghållfasta nitar, bultar, muttrar, brickor, stift, skruvar och olika specialanpassade delar som inte är standard. Vårt produktsortiment omfattar material inklusive rostfritt stål, legerat stål, aluminiumlegering, koppar och speciallegeringar, med hjälp av processer som kallskärning, varmsmidning och CNC-bearbetning. Våra produkter exporteras till över 25 länder och betjänar mer än 200 kunder.
Chance & Union har åtagit sig att sömlöst koppla samman "Tillverkad i Kina" med den internationella marknaden, förse globala kunder med en-stop-fästlösningar från FoU till massproduktion genom professionell teknik och exceptionell kvalitet. För strukturella muttrar , tillhandahåller vi fullständiga materialtestcertifikat (MTC) och provbelastningstestrapporter för varje batch, vilket säkerställer överensstämmelse med ASTM A563 Grade DH-krav.
6. Vanliga frågor (FAQ)
- F1: Kan jag använda en ASTM A194 Grade 2H mutter istället för en A563 Grade DH mutter med en A490 bult?
A: Ja. ASTM A194 Grad 2H tunga sexkantsmuttrar anses vara en acceptabel motsvarighet för ASTM A563 Grade DH muttrar och kan användas i stället för dem. För belagda applikationer måste dock beläggning, övertappning, smörjning och rotationskapacitetstestning uppfylla kraven i ASTM A563. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) kan leverera både A563 DH och A194 2H muttrar och kan ge råd om lämplig ersättning för din specifika tillämpning. - F2: Vad händer om jag använder en grad C-mutter med en ASTM A490-bult?
S: Detta är en missmatchning som skapar en svag länk i leden. En mutter av grad C har en lägre motståndskraft och hårdhet än vad som krävs för en A490-bult. Under belastning kommer muttergängorna sannolikt att avskalas innan bulten når sin fulla dragkapacitet, vilket leder till ett dolt fel som kan orsaka att fogen misslyckas oväntat. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) rekommenderar starkt att följa de specificerade reglerna för kvalitetsmatchning för att säkerställa strukturell säkerhet. - F3: Hur verifierar jag att en DH-mutter av kvalitet uppfyller hårdhetskravet?
S: Hårdheten verifieras genom Rockwell (HRC)-testning utförd på ett representativt prov från varje produktionssats. Resultaten dokumenteras på materialprovningscertifikatet. Fältinspektörer kan också utföra bärbar hårdhetstestning som en del av kvalitetssäkringen, även om ett kalibrerat testblock rekommenderas för noggrannhet. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) tillhandahåller hårdhetstestrapporter med varje leverans för att bekräfta överensstämmelse.
