Systematisk transformation av anpassade bultkoncept till tillverkningsbara tekniska ritningar: funktion-process-kostnadstriangelmodellen

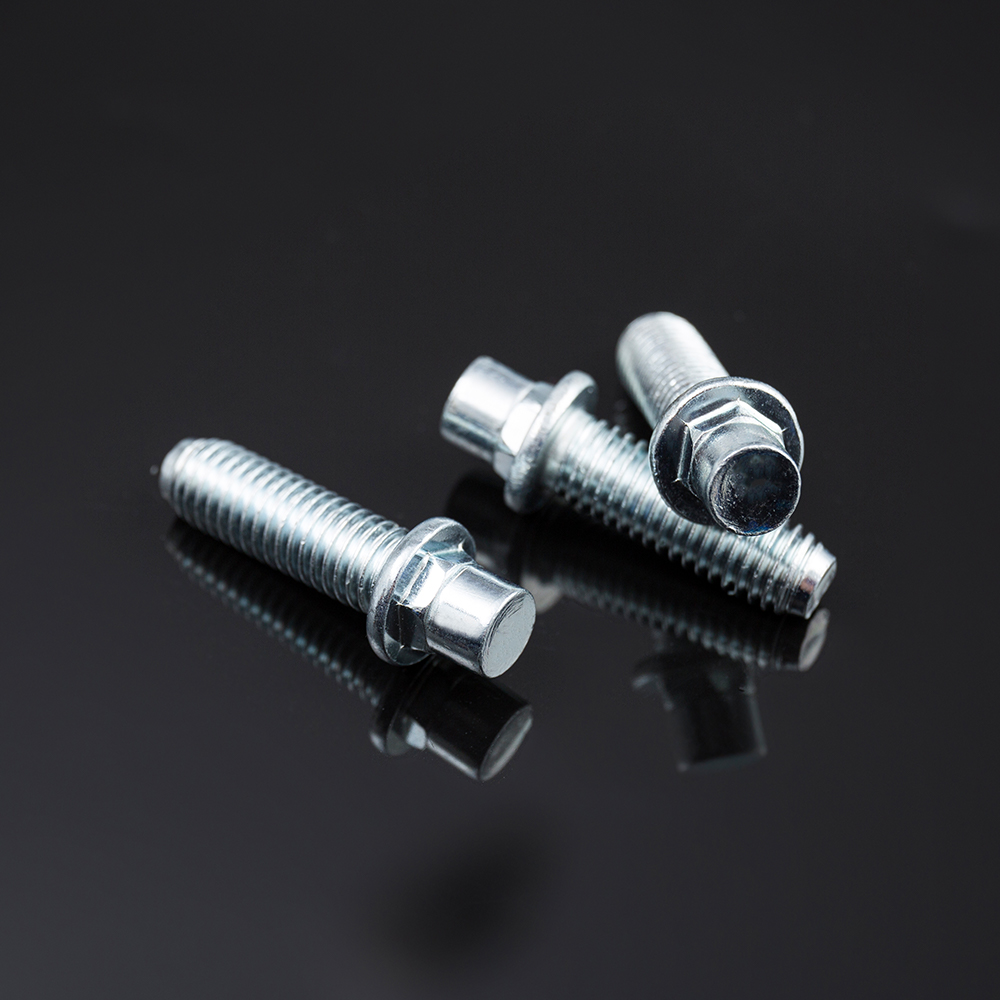

Anpassad icke-standard bult utvecklingen börjar med en kunds "skisskrav" - ofta en grov ritning, verbal beskrivning eller exempeldel. Utmaningen är att systematiskt översätta detta till en fullständigt definierad teknisk ritning och produktionsspecifikation som är tillverkningsbar, inspekterbar och kostnadseffektiv. Den Funktion-Process-Kostnadstriangel är ett beprövat ramverk som integrerar tre inbördes beroende domäner: funktionella prestandakrav, tillverkningsprocesskapacitet och kostnadsbegränsningar. Den här artikeln beskriver det systematiska arbetsflödet och beslutskriterierna för att tillämpa denna modell i anpassad bultutveckling.

1. Triangelmodellen: Kärnkomponenter och interaktioner

Följande tabell definierar de tre pelarna i modellen, deras primära element och de viktigaste interaktionerna som driver transformationen från design till produktion.

Framgångsrik utveckling av anpassade bultar kräver iterativ optimering över dessa tre pelare. En design som maximerar funktionen kan vara obearbetbar eller oekonomisk; en lågkostnadslösning kanske inte uppfyller prestandakraven. Triangelmodellen ger ett strukturerat tillvägagångssätt för att göra avvägningar synliga och försvarbara.

2. Systematiskt utvecklingsarbetsflöde

Förvandlingen från kundskiss till produktionsfärdig specifikation följer en strukturerad, fasstyrd process. De viktigaste stegen beskrivs nedan.

• Fas 1 – Funktionell definition: Översätt kundens applikation till kvantifierbara tekniska krav. Identifiera de kritiska belastningarna, miljöexponeringen, servicetemperaturen och villkoren för matchande gränssnitt. Denna fas fastställer "minsta erforderliga prestandaomslag."
• Fas 2 – Förval av material och process: Baserat på funktionskraven, föreslå kandidatmaterialkvaliteter (t.ex. 35CrMo för hög hållfasthet, 304 för korrosionsbeständighet) och en primär tillverkningsväg (t.ex. kall rubrik för högvolym, CNC för komplexa former med låg volym).
• Fas 3 – Genomförbarhet och toleransanalys: Bekräfta att den föreslagna geometrin kan tillverkas inom de erforderliga toleranserna med den valda processen. Detta inkluderar utvärdering av dragvinklar, underskärningar, spelrum för gängrullning och värmebehandlingspotential.
• Fas 4 – Kostnadsmodellering och investering i verktyg: Uppskatta verktygskostnader, cykeltider per del, skrothastigheter och inspektionskostnader. Bestäm den MOQ som krävs för att uppnå målpriset för enhet och presentera prissättningsalternativ för kunden.
• Fas 5 – Ritning och slutförande av specifikation: Utfärda den slutliga tekniska ritningen med alla kritiska dimensioner, toleranser, materialbeskrivningar, värmebehandlingsspecifikationer, beläggningskrav och inspektionskriterier. Inkludera en dimensionell rapportmall för produktionsvalidering.

3. Beslutsmatris för processurval

Att välja den optimala tillverkningsprocessen för en icke-standardskruv är ofta det mest kritiska beslutet i utvecklingsarbetsflödet. Följande beslutsmatris ger ett strukturerat tillvägagångssätt baserat på produktionsvolym, geometrisk komplexitet och erforderliga toleranser.

• Kall rubrik (hög volym, enkla former): Idealisk för produktionsvolymer över 50 000 stycken med enkla huvudgeometrier (hex, pan, platt) och måttliga längd-till-diameter-förhållanden. Uppnår utmärkt materialutbyte (>90%) och snabba cykeltider (30-100 delar per minut).
• Varmsmidning (medium volym, stor diameter): Lämplig för diametrar över M24 eller komplexa huvudformer som kräver hög materialduktilitet. Erbjuder god dimensionsstabilitet men kräver högre verktygsinvesteringar och långsammare cykeltider.
• CNC-bearbetning (låg volym, komplexa funktioner): Den föredragna vägen för volymer under 5 000 stycken eller mönster med korshål, excentriska huvuden eller icke-standardiserade gängprofiler. Ger maximal geometrisk flexibilitet men medför högre kostnader per del och lägre materialutbyte.
• Hybrid (Call Heading CNC Secondary Ops): Det mest kostnadseffektiva tillvägagångssättet för medelstora volymer (5 000–50 000 stycken) som kräver både högvolym primär formning och begränsad precisionsbearbetning (t.ex. borrning av tvärhål, svarvning av specifika diametrar).

4. Praktiskt exempel: Anpassad axelbultsutveckling

Överväg att en kund behöver en ansatsbult med ett excentrisk huvud och ett korsborrat hål, i 316 rostfritt stål, för en livsmedelsbearbetningstillämpning. Tillämpa triangelmodellen:

• Funktion: Kräver korrosionsbeständighet (316 SS), exakt axellängd (±0,05 mm) och en M12 gänga klass 6g.
• Process: Kall rubrik av huvud och skuldra är möjlig, men korshålet kräver CNC-borrning som en sekundär operation. Det excentriska huvudet kräver ett anpassat rubrikverktyg.
• Kostnad: Verktygskostnaden uppskattas till $2 500 med en MOQ på 10 000 stycken för att uppnå ett enhetspris på $1,20. Ett tillvägagångssätt med enbart CNC med lägre volym skulle kosta 8,50 USD per styck vid 500 enheter.

Den slutliga rekommendationen är en hybridprocess: kall kurs för den primära skuldran och huvudets geometri, följt av CNC-korsborrning, med lösningen presenterad för kunden med prissättning och ledtidsalternativ.

5. Tillverknings- och kvalitetsperspektiv

En framgångsrik implementering av triangeln funktion-process-kostnad kräver djup tillverkningsexpertis och rigorösa kvalitetskontroller. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) är ett familjeägt företag under SEA Monies Metal Co., Ltd., som ärver 20 års familjerfarenhet och kvalitetsarv inom metalltillverkning. Med Shengzhao Metals starka produktionskapacitet och fördelar i leveranskedjan är vi specialiserade på FoU, produktion och global försäljning av högkvalitativa metallprodukter. Genom att hålla fast vid familjens strävan efter precision, rigorös arbetsattityd och långsiktigt engagemang, levererar vi stabila och pålitliga produkter och tjänster till kunder över hela världen.

Genom att utnyttja fabrikens robusta FoU- och produktionskapacitet är vi specialiserade på höghållfasta nitar, bultar, muttrar, brickor, stift, skruvar och olika specialanpassade delar som inte är standard. Vårt produktsortiment omfattar material inklusive rostfritt stål, legerat stål, aluminiumlegering, koppar och speciallegeringar, med hjälp av processer som kallskärning, varmsmidning och CNC-bearbetning. Våra produkter exporteras till över 25 länder och betjänar mer än 200 kunder.

Chance & Union har förbundit sig att sömlöst koppla samman "Tillverkad i Kina" med den internationella marknaden, förse globala kunder med fastsättningslösningar från FoU till massproduktion genom professionell teknik och exceptionell kvalitet. Vårt ingenjörsteam tillämpar triangelmodellen systematiskt för varje skräddarsytt projekt, och säkerställer att din skiss blir en produktionsklar specifikation med tydliga förväntningar på kostnad, ledtid och kvalitet.

6. Vanliga frågor (FAQ)

• F1: Vilken är den minsta kvantiteten du accepterar för en helt anpassad icke-standardskruv?
  S: Vår minsta beställningskvantitet (MOQ) varierar beroende på komplexitet och tillverkningsväg. För enkla anpassade geometrier med kall rubrik kan MOQ vara så låg som 5 000 stycken. För komplexa CNC-bearbetade delar kan vi ta emot beställningar så små som 500 stycken. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ger en genomförbarhets- och kostnadsbedömning för ditt specifika krav.
• F2: Hur säkerställer du att den första produktionssatsen matchar kundens originalprov?
  S: Vår process börjar med en detaljerad dimensions- och materialanalys av provet. Vi genererar sedan en fullständig teknisk ritning och en "First Article Inspection" (FAI) rapport, som skickas in för kundgodkännande innan massproduktion. FAI inkluderar alla kritiska dimensioner, materialtestcertifikat och hårdhetsresultat. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) följer ISO 9001-procedurer för provverifiering och produktionssläpp.
• F3: Kan du utveckla en anpassad bult som kombinerar funktioner från olika standardkvaliteter (t.ex. en hållfasthetsgrad på 10,9 med en rostfritt stålliknande korrosionsbeständighet)?
  S: Ja – detta uppnås genom materialsubstitution. Till exempel kan vi tillverka skräddarsydda bultar av höghållfast legerat stål (t.ex. 42CrMo) och applicera en patenterad zink-aluminiumbeläggning (Dacromet) eller rostfritt stål för att uppnå både hög hållfasthet och korrosionsbeständighet. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) erbjuder en rad material- och beläggningskombinationer för att möta dina specifika funktionskrav.

Val av tolerans för axelbultsdiameter för precisionslokalisering: h6, h7 eller h8 – Balansering av minsta spelrum och förebyggande av anfall

I tillämpningar för precisionslokalisering, axelbult fungerar både som fäste och precisionsplugg. Axeldiametern passar in i ett passande hål eller bussning, vilket ger exakt radiell positionering och skjuvlastöverföring. Valet av toleransgrad för axeldiametern – h6, h7 eller h8 enligt ISO 286 – bestämmer direkt avståndet mellan axeln och dess passningshål. Ett mindre spelrum (snävare passform) förbättrar positioneringsnoggrannheten men ökar risken för att monteringen kärvar, skakar eller sliter på grund av termisk expansion eller mindre felinriktning. En lösare passform underlättar monteringen och rymmer termisk tillväxt, men offrar lokaliseringsprecisionen. Den här artikeln tillhandahåller ett systematiskt urvalsramverk baserat på applikationskrav och driftsförhållanden.

1. Toleransgradsdefinitioner och clearancevärden

Följande tabell definierar de tre toleransgraderna för en cylindrisk axel (axel) enligt ISO 286, med deras motsvarande spelrumsintervall för en typisk parningshålstolerans på H7. Basstorleken antas vara 12 mm för illustration; värdeskala med nominell diameter.

Obs: Det faktiska spelet beror också på håltoleransen. För de flesta precisionslokaliseringstillämpningar är det passande hålet specificerat som H7, vilket ger en spelpassning som sträcker sig från nära noll till ett maximalt värde som ökar med axeltoleransgraden.

2. Nyckelfaktorer som påverkar val av tolerans

Valet mellan h6, h7 och h8 är inte enbart en fråga om precision – det måste göras i samband med den specifika applikationsmiljön. Följande parametrar är kritiska i urvalsprocessen.

• Krav på positioneringsnoggrannhet: Om ansatsbulten används för att lokalisera två komponenter som måste bibehålla koncentriciteten inom, till exempel ±0,02 mm, krävs en h6-passning för att minimera radiellt spel. För allmänna vägledningstillämpningar där ±0,05 mm är acceptabelt räcker h7.
• Monteringsfrekvens och metod: Komponenter som monteras och demonteras ofta, särskilt i underhållsintensiv utrustning, drar nytta av h8- eller h7-passningar för att minska risken för gnagsår och för att förenkla manuell montering.
• Thermal Expansion Differential: When the shoulder bolt and the mating component are made of materials with different coefficients of thermal expansion (e.g., steel shoulder in an aluminum housing), an h7 or h8 fit provides the necessary clearance to accommodate differential expansion over the operating temperature range.
• Lubrication and Surface Finish: A well-lubricated, finely finished shoulder surface can tolerate a tighter fit (h6) without seizing. Rough surfaces or dry assembly conditions demand a looser fit (h7 or h8).
• Dynamic vs. Static Loading: For dynamically loaded joints where the shoulder experiences relative motion (e.g., pivot applications), h8 is often selected to allow free rotation. For static, locked locating, h6 is preferred.

3. Selection Decision Matrix

The following decision matrix provides a structured approach for selecting the appropriate tolerance grade based on application criticality and operating environment.

• Select h6 When: (1) Radial positioning tolerance is < ±0.025 mm; (2) Assembly is performed in controlled shop conditions with lubrication; (3) The mating materials have similar thermal expansion coefficients; (4) The joint is static or low-cycle dynamic.
• Select h7 When: (1) Radial positioning tolerance is ±0.025–0.05 mm; (2) Moderate assembly and disassembly frequency is expected; (3) A balance between precision and assembly ease is required; (4) This is the most common choice for general precision locating applications.
• Select h8 When: (1) Radial positioning tolerance is > ±0.05 mm or not critical; (2) Frequent assembly/disassembly is required; (3) The shoulder is subject to thermal expansion from wide temperature swings; (4) The shoulder functions as a pivot or sliding guide with relative motion.

4. Practical Example

Consider a shoulder bolt used as a locating pin for a fixture plate that must be removed daily for cleaning. The plate is aluminum (CTE 23 μm/m°C), and the shoulder bolt is hardened steel (CTE 12 μm/m°C). The operating temperature ranges from 10°C to 40°C. A 12 mm diameter shoulder subjected to a 30°C temperature rise will experience a differential expansion of approximately 30°C × (23-12)×10⁻⁶ × 12 mm = 0.004 mm (4 µm). This differential effectively reduces the clearance. In this case, h6 is acceptable if the fixture is lubricated and carefully handled; h7 is a safer choice if the fixture is handled roughly or in dirty conditions.

5. Tillverknings- och kvalitetsperspektiv

Achieving consistent shoulder diameter tolerances at h6 or tighter levels requires precise machining and rigorous inspection. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) är ett familjeägt företag under SEA Monies Metal Co., Ltd., som ärver 20 års familjerfarenhet och kvalitetsarv inom metalltillverkning. Med Shengzhao Metals starka produktionskapacitet och fördelar i leveranskedjan är vi specialiserade på FoU, produktion och global försäljning av högkvalitativa metallprodukter. Genom att hålla fast vid familjens strävan efter precision, rigorös arbetsattityd och långsiktigt engagemang, levererar vi stabila och pålitliga produkter och tjänster till kunder över hela världen.

Genom att utnyttja fabrikens robusta FoU- och produktionskapacitet är vi specialiserade på höghållfasta nitar, bultar, muttrar, brickor, stift, skruvar och olika specialanpassade delar som inte är standard. Vårt produktsortiment omfattar material inklusive rostfritt stål, legerat stål, aluminiumlegering, koppar och speciallegeringar, med hjälp av processer som kallskärning, varmsmidning och CNC-bearbetning. Våra produkter exporteras till över 25 länder och betjänar mer än 200 kunder.

Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For shoulder bolts requiring precise shoulder tolerance control, we provide full inspection reports including CMM measurement data for critical dimensions.

6. Vanliga frågor (FAQ)

• Q1: Can I use a shoulder bolt with an h6 shoulder in an aluminum hole without risking seizure?
  A: Yes, provided the hole is machined to H7, the surfaces are well-lubricated (preferably with anti-seize compound), and the assembly is performed slowly in a controlled environment. However, if the bolt is disassembled and reassembled frequently, h7 is recommended to reduce galling risk. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide custom shoulder bolts with optimized surface finishes and coatings (e.g., electroless nickel) to reduce galling tendency.
• Q2: What is the standard mating hole tolerance for a shoulder bolt specified with an h7 shoulder?
  A: The standard mating hole tolerance for an h7 shoulder is H7, producing a clearance fit that is classified as "close-running" or "precision clearance." This combination is widely used in machine tool fixturing and die sets. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can supply matched sets of shoulder bolts and bushings or locating plates drilled to H7 to ensure consistent fit.
• Q3: How do I specify the shoulder tolerance if my application has both high precision and high thermal expansion?
  A: In such cases, the shoulder tolerance alone is insufficient—you must consider the hole tolerance and the clearance at the extreme temperatures. For high precision with thermal expansion, the recommended approach is h6 with a hole tolerance of H8, which provides slightly more clearance than a H7 hole while keeping the shoulder tight. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can assist in calculating the required clearance and selecting the optimal tolerance combination for your specific operating range.
